W świecie transportu materiałów precyzja zaczyna się od zrozumienia wymiarów sprzętu. Jednym z najczęstszych pytań, jakie otrzymujemy od kierowników fabryk i specjalistów ds. zakupów, jest:„Jaka jest długość wysięgnika dźwigu?”
Choć brzmi to prosto, długość wysięgnika (często określana jako „wysięg” lub „efektywny promień”) jest najważniejszym czynnikiem określającym obszar roboczy żurawia i jego bezpieczny udźwig.

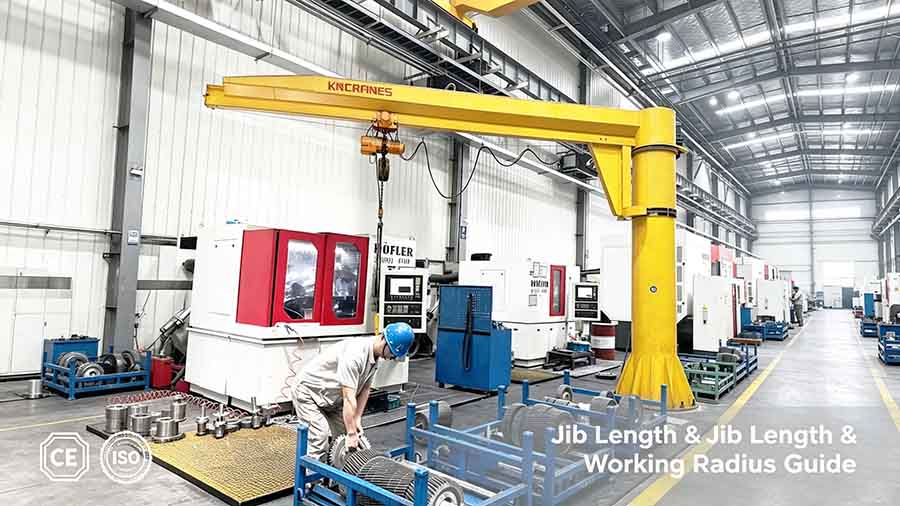

Definiowanie długości wysięgnika: „zasięg” Twojego żurawia
Thedługość wysięgnikażurawia to pozioma odległość od środka osi obrotu (słupa lub uchwytu ściennego) do końca belki poziomej (wysięgnika).
Jednak w kontekście inżynierii zawodowej-zwłaszcza dlaSeria KNCRANES BZ i SJB-rozróżniamy dwa pomiary:

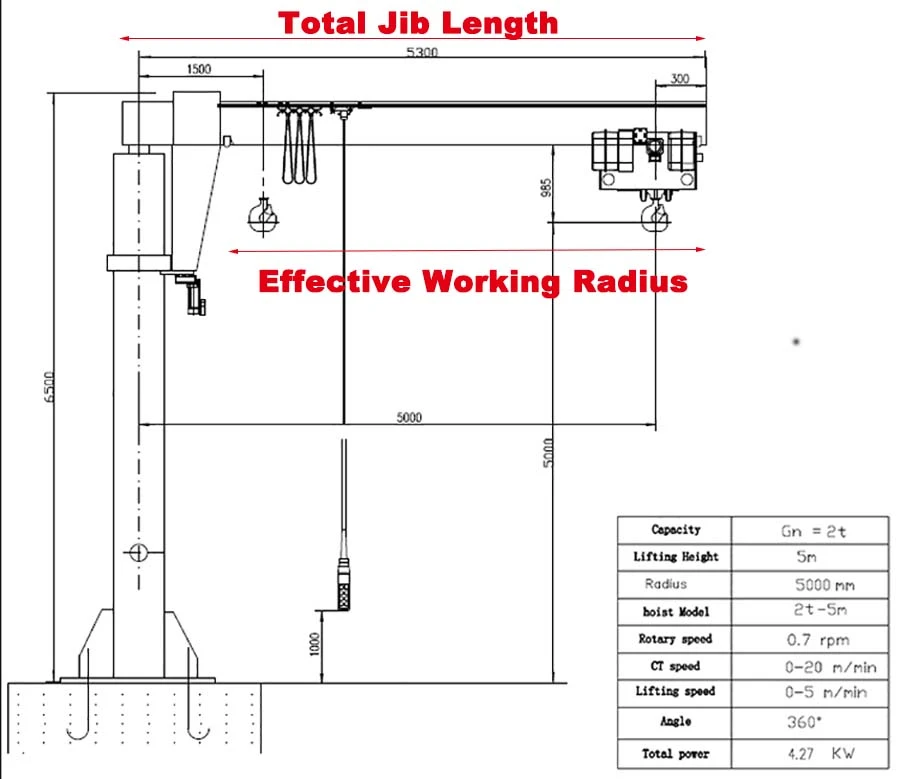

- Całkowita długość wysięgnika:Fizyczna długość belki stalowej od końca do końca.
- Efektywny promień działania (zasięg):Rzeczywista odległość, jaką wciągnik może pokonać wzdłuż belki. Jest to „prawdziwy” zasięg, który określa, gdzie możesz odebrać i umieścić swój ładunek.
Kluczowe dania na wynos:Planując układ warsztatu, zawsze skupiaj się naEfektywny promień roboczy. Wysięgnik o długości 5-m może mieć zasięg roboczy jedynie 4,5 m ze względu na przestrzeń zajmowaną przez słup i ograniczniki końcowe wózka.
Dlaczego długość wysięgnika ma znaczenie: fizyka podnoszenia
Długość wysięgnika nie zależy tylko od tego, jak daleko możesz sięgnąć; bezpośrednio to narzucaZaładuj moment.
W mechanice dźwigów:Moment obciążenia=Udźwig × promień.

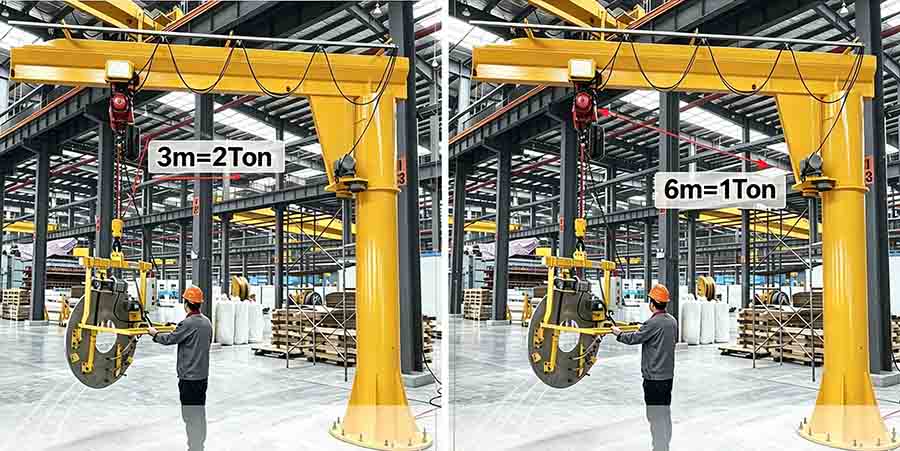

Dłuższy wysięgnik powoduje znacznie większe obciążenie dźwigni na fundamentach i uchwytach ściennych. Typowydźwigmoże unieść 2 tony w promieniu 3 metrów, ale tylko 1 tonę, gdy wysięgnik osiągnie 6 metrów.
Porównanie długości wysięgnika w popularnych modelach

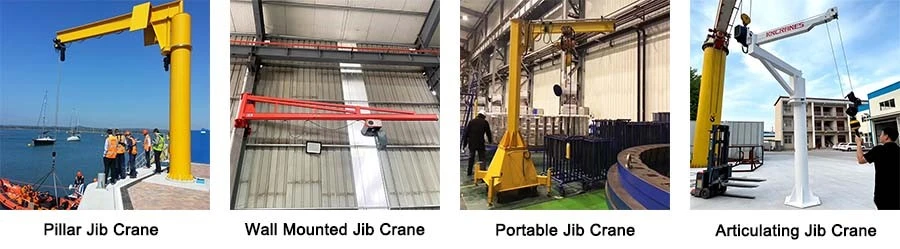

| Typ żurawia | Typowy zakres długości wysięgnika | Kąt obrotu | Najlepsze dla |
|---|---|---|---|
| Żuraw słupowy (seria BZ) | 2m – 10m | 360 stopni | Otwarte powierzchnie,-podnoszenie ciężkich przedmiotów |
| Żuraw montowany na ścianie (seria BX) | 2m – 7m | 180 stopni - 270 stopni | Indywidualne stanowiska pracy przy ścianach |
| Przenośny dźwig | 1m – 5m | 360 stopni | Elastyczna konserwacja i wąskie korytarze |
| Przegubowy żuraw | 2m – 6m | 360 stopni (wewnętrzna) + 300 stopni (zewnętrzna) | Sięganie wokół przeszkód/rogów |
Jak zmierzyć wymaganą długość wysięgnika dla swojej witryny
Aby mieć pewność, że wybór dźwigu będzie trafny, nasz zespół inżynierów w Kinocranes sugeruje wykonanie następujących trzech kroków:
- Zidentyfikuj punkt środkowy:Dlażuraw słupowy, to jest środek fundamentu. W przypadku montażu-na ścianie jest to czoło kolumny.
- Zdefiniuj najdalszy punkt odbioru:Znajdź najdalszą pozycję obrabiarki lub palety, do której musi dotrzeć hak.
- Konto dla „Martwych stref”:Należy pamiętać, że wózek podnośnikowy nie może dojechać aż do absolutnego środka słupa. Zawsze istnieje minimalny promień (zwykle od 0,5 m do 1 m), w którym dźwig nie jest w stanie unieść.
Czynniki, które należy wziąć pod uwagę przy wyborze długości wysięgnika
1. Przestrzeń nad głową i prześwit
Dłuższy wysięgnik wymaga większego wsparcia strukturalnego. W przypadku niskich sufitów długi wysięgnik może wymagać konstrukcji z „niskim prześwitem”, aby wciągnik nie uderzał w sufit podczas pracy.
2. Limity ugięcia
Im dłuższy wysięgnik, tym bardziej będzie się „wyginał” lub uginał po załadowaniu na końcówce. W Kinocranes projektujemy nasze wysięgniki zgodnie z rygorystycznymi wymaganiamiISO M5/FEM 2Mstandardy zapewniające, że ugięcie pozostanie w bezpiecznych, niezauważalnych granicach.
3. Mapowanie przeszkód
Czy 6-metrowy wysięgnik uderza w pobliski filar budynku lub górną lampę? Wykonaj kontrolę „Prześwitu obrotu”, aby upewnić się, że wysięgnik może swobodnie obracać się w zamierzonym łuku.
Często zadawane pytania: Często zadawane pytania dotyczące długości wysięgnika żurawia
Czy „Długość wysięgnika” to to samo, co „Długość wysięgnika”?
Odnosząc się dożurawie, te dwa terminy oznaczają to samo i mogą być używane zamiennie. W przemysłowych urządzeniach do podnoszenia wysięgnika zarówno wysięgnik, jak i wysięgnik opisują poziomą belkę nośną-dźwigu, bez żadnej różnicy definicyjnej.
Czy mogę wydłużyć wysięgnik mojego istniejącego żurawia?
NIE.Wydłużanie wysięgnika bez-przeprojektowania filaru, fundamentu i wciągnika jest niezwykle niebezpieczne. Zmienia moment obciążenia i może prowadzić do zniszczenia konstrukcji. Zawsze konsultuj się z Kinocranes w sprawie niestandardowej modernizacji lub nowej jednostki.
Jaka jest „maksymalna długość wysięgnika” dla standardowego 2-tonowego żurawia?
Zazwyczaj standardowe wysięgniki-montowane na podłodze wysięgają na 10 metrów przy obciążeniu 2-ton. Poza tym wymagania dotyczące fundamentów stają się ogromne, a suwnica pomostowa lub suwnica bramowa może być bardziej opłacalna.
Wniosek: właściwe określenie środka
Długość wysięgnika jest sercem wydajności żurawia. Jeśli wybierzesz zbyt krótką długość, Twoje maszyny będą nieosiągalne; wybranie zbyt długiego powoduje niepotrzebne koszty i naprężenia strukturalne.
Potrzebujesz dokładnego pomiaru do swojego warsztatu?Niezależnie od tego, czy szukaszWysięgnik montowany na podłodze-typu BZ-lubprzenośne rozwiązanie do podnoszenia, Kinocranes udostępnia dane symulowane-CAD, aby mieć pewność, że długość wysięgnika będzie idealnie zoptymalizowana pod kątem Twojego miejsca pracy.
[Skontaktuj się z ekspertami KINOCRANES]aby uzyskać dostosowany rysunek i propozycję techniczną w oparciu o konkretne wymiary witryny.
